EN19“ rozvodnice nástěnné
19" Nástěnné rozvodnice R ..UP a R ..UP2
Rozvodnice nástěnné jednoduché a dělené jsou určeny pro datové rozvody s krytím IP 30 a s možností zvýšení krytí až na IP 54. 19" rozvodnice splňují požadavky technických předpisů a výrobce zaručuje shodu všech výrobků uvedeného typu uváděných na trh s technickou dokumentací a požadavky příslušného nařízení vlády.
Konstrukce rozvodnice
Rozvodnice se vyrábí ve dvojím provedení:
- jednoduchá s hloubkou 400 mm - typ R ..UP/400
- dělená s hloubkou 500 mm - typ R ..UP2/500
Rozvodnici tvoří svařovaná skříň se dvěmi posuvně stavitelnými vertikálními lištami pro uchycení 19" mechaniky s použitím plovoucích matic.
Rozvodnice se vyrábějí ve velikosti 6-18U.
Boky rozvodnice jsou v horní a spodní části perforovány otvory pro ventilaci.
Ve víku a ve dně jsou otvory pro přívod kabelů zakryté záslepkou nebo na přání zákazníka kartáčovou průchodkou.
Dveře jsou prosklené a uzamykatelné zámkem EMKA. Lze je namontovat jako pravé i levé. Na přání lze dodat celoplechové. V případě dělené rozvodnice i zadní část je uzamykatelná, odklopení umožňuje jednoduchý přístup zezadu.
V zadní stěně jsou otvory pro uchycení na zeď.
Části rozvaděče jsou navzájem vodivě pospojovány a rám je opatřen samostatným zemnícím šroubem M8.
Maximální povolené zatížení je 40 kg.
Povrchová úprava rozvaděče je provedena kvalitním a otěru odolným práškovým nástřikem, odstín RAL 7032.
Standardní výbava
Rozvodnice je dodávána s 1 párem 19" vertikálních lišt, předními prosklenými dveřmi se zámkem, zemnící sadou.

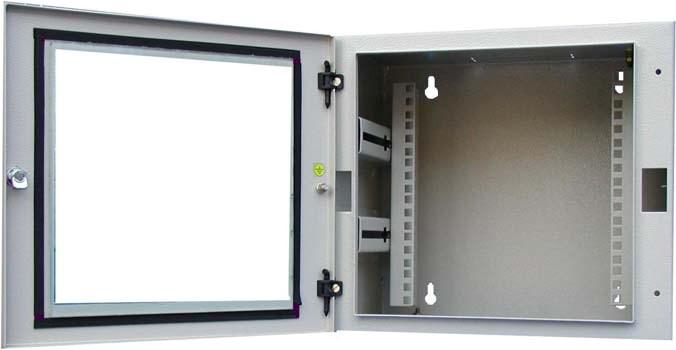

Rozvodnice jednoduchá s hloubkou 400 mm - typ R ..UP/400
-
Označení
Výška [mm]
Šířka [mm]
Hloubka [mm]
Hmotnost [kg]
R 6UP/400
330
600
400
17
R 9UP/400
460
600
400
20
R 12UP/400
600
600
400
24
R 15UP/400
730
600
400
28
R 18UP/400
860
600
400
32

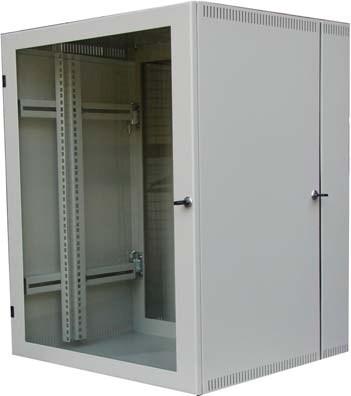

Rozvodnice dělená s hloubkou 500 mm - typ R ..UP2/500
-
Označení
Výška [mm]
Šířka [mm]
Hloubka [mm]
Hmotnost [kg]
R 6UP2/500
330
600
500
20
R 9UP2/500
460
600
500
26
R 12UP2/500
600
600
500
30
R 15UP2/500
730
600
500
35
R 18UP2/500
860
600
500
40

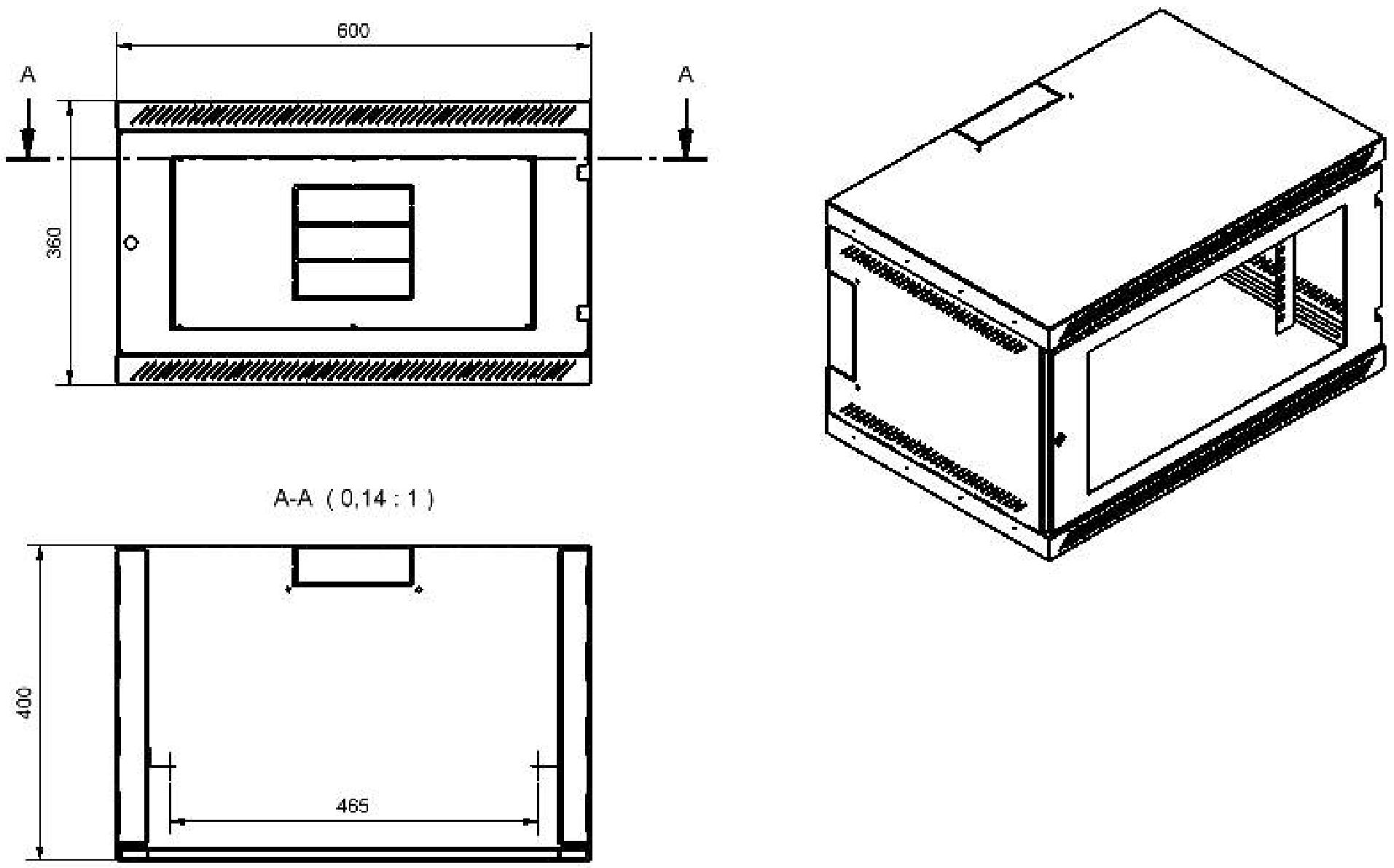

19" Nástěnné rozvodnice R ..U a R ..UP Nýtované
Rozvodnice nástěnné jednoduché jsou určeny pro datové rozvody s krytím IP 30.
Konstrukce rozvodnice
Rozvodnice se vyrábí v provedení jednoduché s hloubkou 400 mm - typ R ..UP/400
Rozvodnici tvoří nýtovaná skříň se dvěmi posuvně stavitelnými vertikálními lištami pro uchycení 19" mechaniky s použitím plovoucích matic.
Rozvodnice se vyrábějí ve velikostech 6-21U.
Boky a přední část rozvodnice jsou v horní a spodní části perforovány otvory pro ventilaci.
Ve víku, ve dně, v bocích a v zadní části jsou otvory pro přívod kabelů zakryté vylamovací záslepkou nebo na přání zákazníka kartáčovou průchodkou.
Dveře jsou prosklené a uzamykatelné. Lze je namontovat jako pravé i levé. Na přání lze dodat celoplechové - typ R ..U/400.
V zadní stěně jsou otvory pro uchycení na zeď.
Části rozvaděče jsou navzájem vodivě pospojovány.
Povrchová úprava rozvaděče je provedena kvalitním a otěru odolným práškovým nástřikem, odstín RAL 7032. Na přání zákazníka lze dodat rozvodnice i v jiném odstínu RAL.
Standardní výbava
Rozvodnice je dodávána s 1 párem 19" vertikálních lišt a předními prosklenými dveřmi se zámkem.
19" Nástěnné rozvodnice R ..UP Nýt.
-
Označení
Výška [mm]
Šířka [mm]
Hloubka [mm]
R 6UP/400 Nýt.
360
600
400
R 9UP/400 Nýt.
495
600
400
R 12UP/400 Nýt.
630
600
400
R 15UP/400 Nýt.
760
600
400
R 18UP/400 Nýt.
900
600
400
R 21UP/400 Nýt.
1030
600
400
